Mon cher Mac trop présent ou l'histoire du
vilain petit G4 Gigabits Ethernet bien trop bruyant...
Ce n'est pas que de sa faute,
car il est dopé avec une carte gigadesigns première génération
1Ghz@1,3Ghz et une carte vidéo Radeon 8500 AGP.
Dans 1 premier temps, je me suis
attaché uniquement à réduire au silence les coupables évidents, c'est à dire
les ventilateurs de l'alimentation et celui de 12cm chargé de brasser l'air du
boitier. C'est vrai tout
le monde en parlait, alors... j'ai été déçu car je n'avais pas identifié le
maillon faible ! Hé oui,
même si le gain était perceptible, l'ignoble petit ventilo. de 5cm d'origine
de la carte Gigadesigns
soufflait toujours son bruit à qui mieux mieux (36db) !
Rem : pour la
Radeon, pas la peine d'envisager quoi que ce soit, la carte s'overclocke sans
pb., elle ne semble pas trop chauffer et le bruit du ventilo est dérisoire.
donc on la laisse tranquille et la bidouille nécessaire semble un peu galère
& risquée.
Rem : Pour les détails du bidouillage du ventilateur de 8cm de l'alim. et
celui du gros ventilateur de 12cm, je vous renvoie aux adresses ci-dessous,
c'est la même histoire :
http://www.macbidouille.com/articles/78/ & http://users.skynet.be/line108/G4silence/G4.html
Le remplacement du ventilo. de l'alimentation de 8cm est le plus délicat à réaliser, mais
aussi le plus payant, car il est très bruyant à la base (sur mon modèle de G4).
Cependant l'opération est tout à fait à la portée d'un quidam (même pas trop
bricoleur ni soigneux) disposant des outils nécessaires : clefs allen et
tournevis. L'affaire est règlée en 10 ou 15 minutes maxi.
J'ai pris un modèle à 25db simple se branchant facilement à la place de
l'autre (pas de thermorégulation ni de potentiomètre pour faire varier la
vitesse de rotation de l'hélice). J'ai quand même repéré et vérifié que les 2
ventilos se trouvaient alimentés de la même manière à partir de la position
des couleurs des fils (rouge et noir) enfichés sur le bornier de l'alim.
Le 3ème éventuel fil, on s'en fout. Pour le choix du ventilateur, mes critères
ont été le rapport entre le débit d'air (CFM) et aussi le bruit (db). J'aurai
pu trouver encore plus silencieux (<18db), mais c'était au dépend de la
quantité d'air brassée, et en plus, 25db c'est déjà à peine audible. Comme
une alimentation chauffe pas mal, surtout si le Mac est comme le mien, cad bien
chargé en périphériques internes (cartes pci, disques supplémentaires... qui
pompent du courant) et enfin comme c'est un élément assez critique, j'ai
préféré limiter les risques et opter pour un compromis.
Mon modèle est donc un CoolerMaster 8cm réf. A8025-18CB-5BN-L1, il a permis à mon alim de tenir le coup
et ce depuis déjà plusieurs mois (et chez moi il fait très très chaud,
notamment l'été...) ! L'air qui sort reste relativement tiède et "ça ne
sent pas le chaud", donc ça devrait tenir.
Pour le ventilateur de 12cm, RAS, c'est aussi un Coolermaster encore plus
silencieux (à 22db) simple
non thermorégulé comme celui d'origine. Facile à remplacer à la base, il faut
juste s'assurer que les branchements sont bien compatibles, sinon comme pour
moi, une petite adaptation sera nécessaire (couper/souder ou utiliser un
adaptateur du commerce).
J'ai également découpé les grilles de protection en métal (et plastique aussi pour l'alim ;
voir photos) sur les carcasses afin d'éviter tout bruit supplémentaire et
aussi contrarier le moins possible le flux d'air. Très facile avec une petite
pince coupante. Maintenant, je regrette uniquement pour le cache en plastique
de l'alimentation, car le gain doit être minime sinon proche de zéro...
Mais bon... Ce n'était pas suffisant, comme je l'ai indiqué plus haut, il
restait le cas du ventilateur de 5cm de la carte accélératrice.
J'ai d'abord voulu mettre un watercooling... trop galère. Egalement impossible
d'adapter facilement & correctement un plus gros ventilateur silencieux sur
le radiateur du fait du manque de place... sinon il faut faire un minimum de
plomberie et on en revient à une usine à gaz style watercooling.
Aussi, j'ai récupéré un petit ventilateur de chipset de 4cm très discret : "Akasa AK-210 - Ventilateur de
chipset avec 3 LEDs bleues", 23db (difficile de trouver plus silencieux en
4cm et avec un débit suffisant). Pour l'adapter à peu près correctement, j'ai
dû le fixer avec seulement 2 vis diamétralement opposées et ça tient, c'est le
principal. Le souci est qu'il souffle beaucoup moins que celui d'origine et la
carte est overclockée (+30%)... Allez on tente quand même !!!
Résultat : nickel ! plus un bruit, le refroidissement du CPU semble suffisant,
même à pleine charge toute une nuit, pas de plantages ni de radiateur brûlant (on
sera quand même fixé l'été prochain !).
Mission réussie, le Mac est beaucoup moins bruyant, presque silencieux, bravo
Early !
J’ai oublié le
budget : environ 20€
(+-7 € pour les ventilateurs de 8 (Fnac) et 12cm (Cdiscount), 5€ pour celui de
4cm (ldlc)).
MAJ de novembre 2005 : Après quelques nombreuses heures d’utilisation, je confirme toujours le niveau de bruit parfaitement tolérable ainsi que la stabilité de la machine. L’histoire d ‘empailler un peu les moustiques, en tendant sérieusement l’oreille, on peut percevoir qu’une partie du bruit résiduel est désormais probablement propagée par les carcasses via les fixations ! En effet, je n’ai pas fixé les ventilateurs à l’aide de systèmes en caoutchouc amortisseurs, mais par les bonnes vielles vis. A l’occasion, je ferai la modif. Enfin, le disque d’origine de seulement 20Go, générateur d’un bruit assez désagréable et surtout hors de proportion, a été extrait de la machine pour finir dans un boîtier Firewire à 27€ (ldlc). Je ne l’utilise désormais que pour des backup.

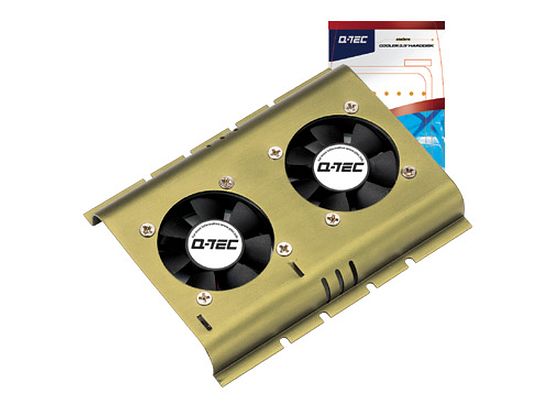

MAJ de juin 2006 : l'été étant désormais bien installé, il fait très chaud, peut-êre trop chaud pour ma machine ainsi (sous) refroidie. Trop de plantages suspects... J'ai donc apporté une modification au niveau du refroidissement du processeur et de la tour, en intégrant 2 petits ventilateurs de 5cm performants et très silencieux (à priori moins bruyants que l'akasa 4cm), récupérés sur un système de refroidissement de Disque dur acheté environ 5€ chez cdiscount (marque Q-teq):

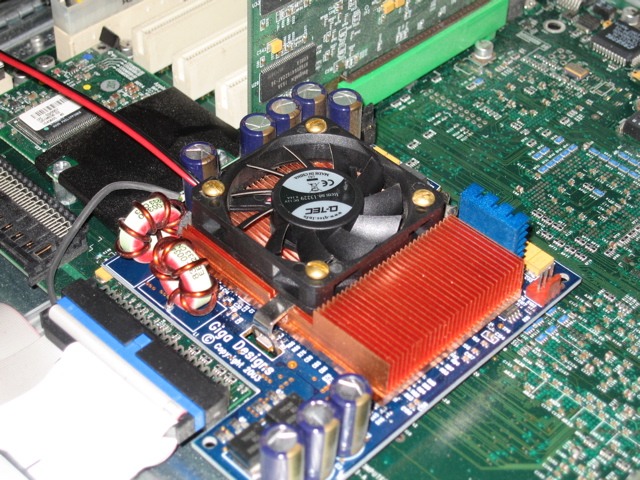

Pour le processeur pas de problème, il suffit tout simplement de le fixer à la place de l'original en adaptant 4 vis un peu plus longues que les originales

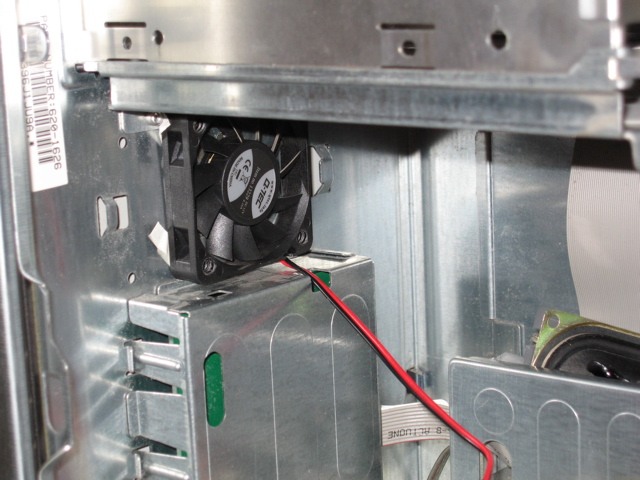

Afin d'augmenter l'extraction d'air du boitier, sans pour cela découper la carcasse, faire des trous etc... j'ai décidé d'utiliser l'emplacement du haut parleur d'origine toujours hors circuit. Du scotch double face pour le maintenir plaqué et un petit fil de fer en travers et bien ajusté pour éviter qu'il ne s'éjecte (pas sur la photo) :
Les 2 nouveaux ventilos soufflent plus que l'Akasa de 4cm, donc je suppose que mon proc est ainsi mieux refroidi et je sens également un petit flux d'air tiède s'échappant en façade au niveau de l'emplacement du haut parleur. Bien entendu, je ne note aucune d'augmentation du bruit émanant de la machine. Chez moi aujourd'hui, il fait largement plus de 30°C et dans le boitier, je mesure 41°C. Et bien entendu, pas de plantages pour l'instant.
